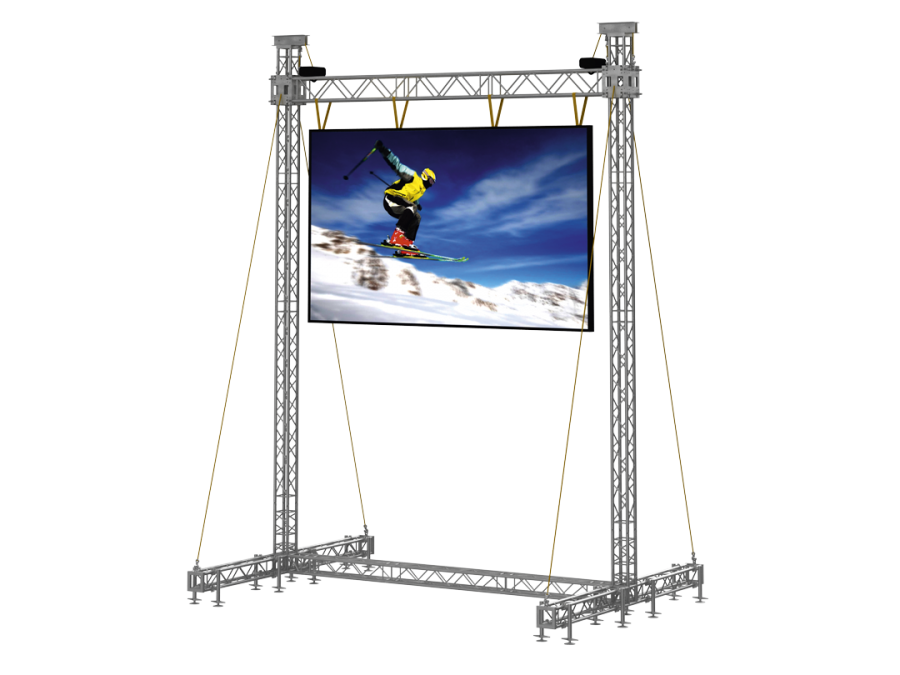

LED RÁM 1
5x3m s max. záťažou 1200 kg
Technické parametre
Prvý typ z našich troch štandardných nosných konštrukcií obrazoviek je navrhnutý tak, aby zvládal zaťaženie a silu vetra, ktoré sa môžu vyskytnúť pri zavesení LED obrazovky s rozmermi 5 x 3 m. Maximálna hmotnosť obrazovky pre túto konštrukciu je 1200 kg. Pozemná podpera LED obrazovky LED FRAME 1 je vyrobená z častí veže 1 (TT34, vertikálna časť, zdvíhací blok ...) pre vertikálne podpery, nosník FT44 v horizontálnom hornom nosníku a segmenty nosníka FT34 používané na vytvorenie správnej a stabilnej základne. konštrukcia na zemi. Celková hmotnosť samotnej konštrukcie je 650 kg.
Parametre LED RÁMU 1
Parametre | |
Max. rozmery | 6,35 x 4,63 m |
Max. LED veľkosť | 5x3 m |
Max. výška | 8,49 m |
Max. záťaž | 1200 kg |
Celková hmotnosť konštrukcie | 650kg |
Hlavná konštruckia TT34 | |
Hlavné trúbky | 50x4mm |
Výplet | 20x2mm |
Zliatina hliníku |
EN-AW 6082 T6 |
PART LIST | |
| Tower 1 TT34 FT44 FT34 |
